华能电厂热电联产天然气工程项目

  　华能热电厂位于北京市朝阳区王四营乡东五环内，北侧为广渠路，南侧为观音堂路，西侧为高碑店路，东侧紧邻东五环路。现状（一期工程）安装有4×830吨燃煤锅炉和2×167MW、2×220MW汽轮发电机组，最大发电能力为845MW，供热能力达到1160×106kCal/h，供热面积为2453万平方米。本工程为华能热电厂二期工程，拟安装2台350MW级燃气轮机，高峰小时气量为18万m³/h，年用气量为9亿m3，计划于2011年底投产通气。最终规模为4台350MW级燃气轮机，高峰小时气量为36万m³/h，年用气量为18亿立方米，计划于“十三五”期间完成。

　　工程总体方案：自中石油长输管线43#阀室开口，在阀室附近或张家湾镇设门站1座，出站敷设高压A管道DN1000，PN4.0管线，沿京沈高速公路向西敷设，到达东五环的五方桥，再向北转弯沿东五环东侧继续敷设DN1000高压A管线，穿过观音堂路以后约300米到达华能电厂东侧，再向西穿过东五环，进入华能电厂厂区，经厂区设置的增压站增压后供燃气轮机使用，并在电厂内设置计量调压站1座。管线全长29km，阀室4座。

　　本调压站高压A天然气进口设计压力为4.0MPa，进口管径为DN700，天然气工作压力范围为3.0-4.0MPa，计量调压站站内设有过滤、计量和调压设施，调压部分设计负荷为10万m3/h，输送至五环次高压A管网。调压站内过滤器，过滤器过滤精度为10微米，过滤效率不得小于99%，单台过滤器通过能力为23万m3/h，设置3台，两用一备；调压站内计量按华能热电厂二期扩建工程新建两台350MW燃气轮机，高时用气量为18万m3/h，甲方要求进厂压力为3.2MPa，三期负荷与二期相同，总用气量将达36万m3/h。高压A天然气进站经过滤后进入计量系统一、计量系统二、计量系统三和调压系统。

　　进入计量系统一的天然气为华能电厂三期扩建工程预留；

　　进入计量系统二的天然气供应华能电厂二期扩建工程，出站后直接进入电厂二期增压站；

　　进入计量系统三的天然气，经调压后压力降为1.0MPa，去往五环次高压A管线。

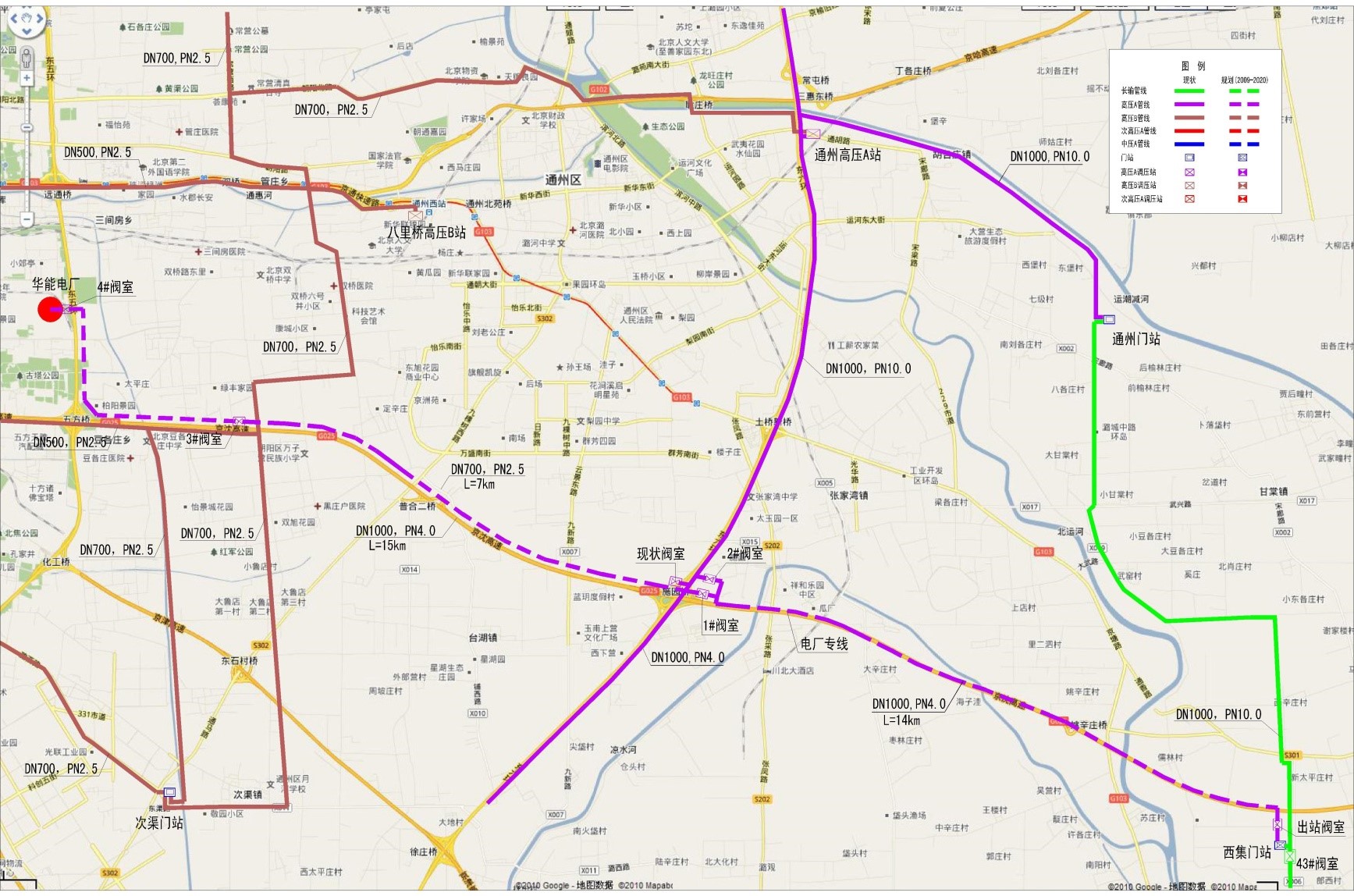

华能电厂热电联产项目天然气工程供气方案示意图
